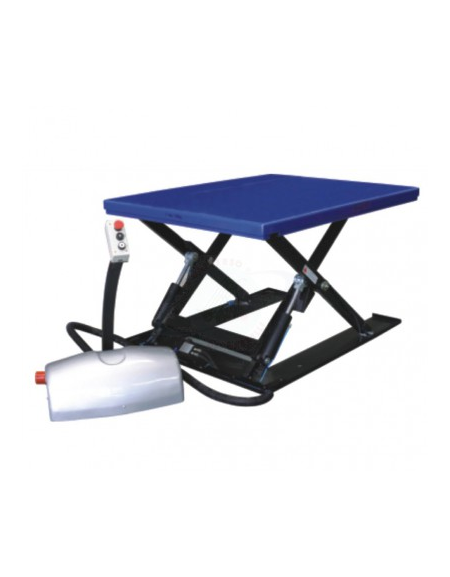

Piattaforma elettro-idraulica Extrabassa - piano cm 114x156 - portata Kg.2000 - sollevamento max cm 100

Piattaforma elevatrice elettrica, piano 1140x1560 mm, sollevamento verticale a pantografo singolo, portata massima di Kg. 2000.
La piattaforma è composta da un telaio inferiore fisso e da un piano di lavoro superiore mobile, che viene sollevato da un sistema a pantografo azionato da un cilindro idraulico. L'altezza del piano di sollevamento quando chiuso è di solo 100 mm.
La piattaforma è un sistema di sollevamento, collegato direttamente alla presa della corrente, alimentazione trifase, adatto esclusivamente al sollevamento di oggetti inanimati, con carico uniformemente distribuito sul tavolo
Il funzionamento avviene con pulsantiera posta su unità esterna a 3 bottoni (sollevamento, abbassamento, arresto di emergenza) . La pressione del pulsante di arresto di emergenza comporta l'interruzione dell'erogazione di corrente.
Una valvola di sicurezza previene il sovraccarico della piattaforma, aprendosi quando la pressione derivante dal peso caricato è eccessiva
Lunghezza mm 1560
Larghezza mm 1140
Peso kg 376
Portata kg 2000
Altezza Massima Piano di Carico mm 1000
Corsa Utile mm 900
Altezza Piano Chiuso mm 100
Chassie Base mm 1444x1074
Centralina posta su unità esterna mm 632x340x975
Lunghezza Cavo Controller Salita Discesa m 2.3
Alimentazione trifase V/Hz 380 V / 50 Hz
Motore (AC) W 750
Serbatoio olio l 2.5
Pompa Idraulica l/min 2.5
Velocità sollevamento s 55
Velocità discesa s 39
Pulsantiera: grado di protezione IP IP 65
Centralina: grado di protezione IP IP 55
VERNICIATURA A POLVERI EPOSSIDICHE
CONFORME NORME CE
Nome di riferimento:
UNI EN ISO 12100:2010: Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio
UNI EN 1570-1:2015: Requisiti di sicurezza per piattaforme elevabili
UNI EN ISO 13857-:2020: Sicurezza del macchinario - Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori
UNI EN ISO 13849-1:2016 : Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Parte 1: Principi generali per la progettazione
UNI EN ISO 4413:2012: Oleoidraulica - Regole generali e requisiti di sicurezza per i sistemi e i loro componenti
