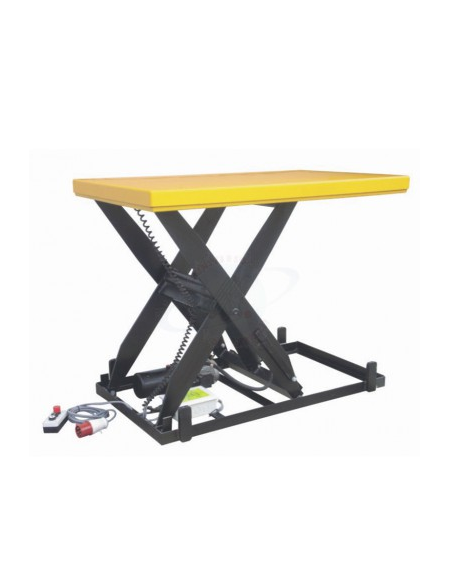

Piattaforma elettro-idraulica - piano cm 80x130, corsa utile cm 82 - altezza max piano cm 101 - portata Kg 1000

Piattaforma elevatrice elettrica, piano 1300x800 mm, sollevamento verticale a pantografo singolo, portata massima di Kg.1000.
La piattaforma è composta da un telaio inferiore fisso e da un piano di lavoro superiore mobile, che viene sollevato da un sistema a pantografo azionato da un cilindro idraulico.
La piattaforma è un sistema di sollevamento, collegato direttamente alla presa della corrente, alimentazione trifase, adatto esclusivamente al sollevamento di oggetti inanimati, con carico uniformemente distribuito sul tavolo
Il funzionamento avviene con pulsantiera a filo a 3 bottoni (sollevamento, abbassamento, arresto di emergenza)
Una valvola di sicurezza previene il sovraccarico della piattaforma, aprendosi quando la pressione derivante dal peso caricato è eccessiva
Lunghezza mm 1300
Larghezza mm 800
Peso kg 220
Portata kg 1000
Altezza Massima Piano di Carico mm 1010
Corsa Utile mm 820
Altezza Piano Chiuso mm 190
Chassie Base mm 710x1260
Centralina incorporata con comando pulsantiera a filo
Lunghezza Cavo Alimentazione m 1.5
Lunghezza Cavo Controller Salita Discesa m 3,3
Alimentazione trifase V/Hz 380 V / 50 Hz
Motore (AC) W 750
Serbatoio olio l 2
Pompa Idraulica l/min 3
Velocità sollevamento s 26
Velocità discesa s 20
Pulsantiera: grado di protezione IP IP 65
Centralina: grado di protezione IP IP 55
Centralina AC 380 V 50 Hz
VERNICIATURA A POLVERI EPOSSIDICHE
CONFORME NORME CE
Nome di riferimento:
UNI EN ISO 12100:2010: Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio
UNI EN 1570-1:2015: Requisiti di sicurezza per piattaforme elevabili
UNI EN ISO 13857-:2020: Sicurezza del macchinario - Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori
UNI EN ISO 13849-1:2016 : Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Parte 1: Principi generali per la progettazione
UNI EN ISO 4413:2012: Oleoidraulica - Regole generali e requisiti di sicurezza per i sistemi e i loro componenti
