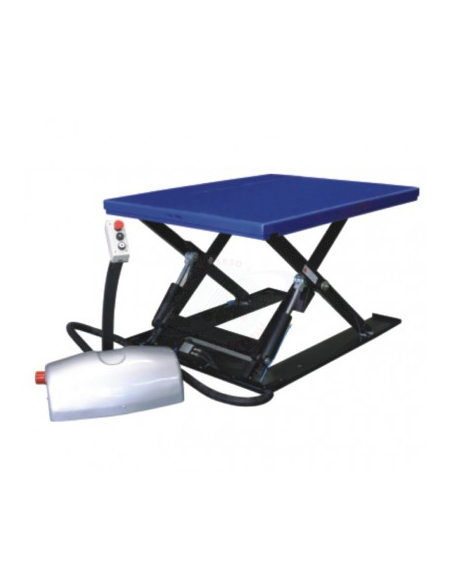

Piattaforma elettro-idraulica Extrabassa - piano cm 114x145 - portata Kg.1000 - sollevamento max cm 84

Piattaforma elevatrice elettrica extraribassata con altezza chiusa di 80 mm e un sollevamento di 760 mm per raggiungimento di una quota massima di 840 mm.
Portata massima di Kg.1000.
La piattaforma è composta da un telaio inferiore fisso e da un piano di lavoro superiore mobile, che viene sollevato da un sistema a pantografo azionato da un cilindro idraulico.
Il profilo extra basso combinato con la rampa di discesa consente di posizionare facilmente un carico sulla piattaforma. . .
La piattaforma è collegata direttamente alla presa della corrente, alimentazione trifase.
Il funzionamento avviene con pulsantiera a filo a 3 bottoni (sollevamento, abbassamento, arresto di emergenza) posti su centralina separata
Una valvola di sicurezza previene il sovraccarico della piattaforma, aprendosi quando la pressione derivante dal peso caricato è eccessiva

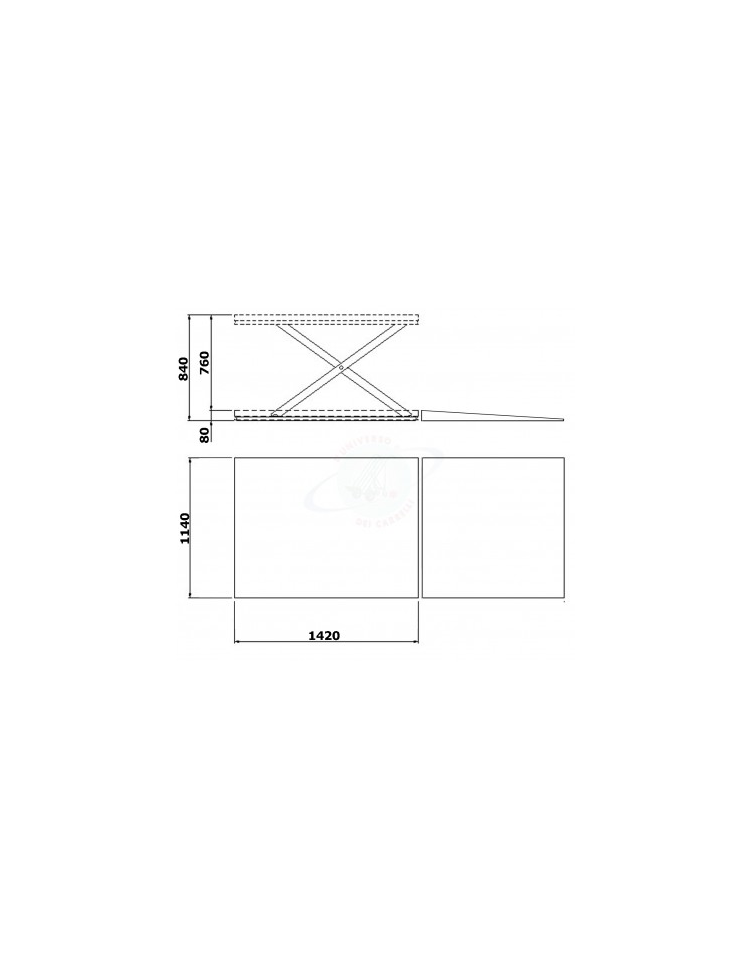

Lunghezza mm 1450
Larghezza mm 1140
Peso kg 250
Portata kg 1000
Altezza Massima Piano di Carico mm 840
Corsa Utile mm 760
Altezza Piano Chiuso mm 80
Chassie Base mm 1074x1330
Centralina esterna mm 632x340x975
Pedana lamiera a corredo
Lunghezza Cavo Controller Salita Discesa m 2.3
Alimentazione trifase V/Hz 380 V / 50 Hz
Motore (AC) W 750
Serbatoio olio l 2
Pompa Idraulica l/min 3
Velocità sollevamento s 18
Velocità discesa s 15
Pulsantiera: grado di protezione IP IP 65
Centralina: grado di protezione IP IP 55
Centralina
VERNICIATURA A POLVERI EPOSSIDICHE
CONFORME NORME CE
Nome di riferimento:
UNI EN ISO 12100:2010: Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio
UNI EN 1570-1:2015: Requisiti di sicurezza per piattaforme elevabili
UNI EN ISO 13857-:2020: Sicurezza del macchinario - Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori
UNI EN ISO 13849-1:2016 : Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Parte 1: Principi generali per la progettazione
UNI EN ISO 4413:2012: Oleoidraulica - Regole generali e requisiti di sicurezza per i sistemi e i loro componenti
