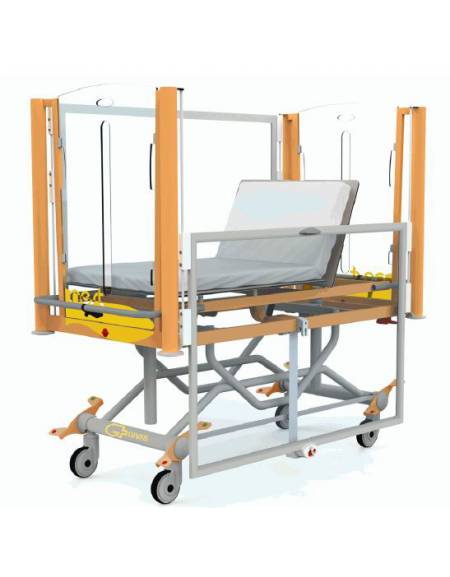

LETTINO PEDIATRICO AD ALTEZZA VARIABILE MANUALE CON TRENDELENBURG E SPONDE IN POLICARBONATO

Il nuovo letto pediatrico è stato progettato e realizzato in pieno rispetto alla norma EN 50637, ma soprattutto pensato per creare un prodotto accogliente che risponda alle richieste dei bambini da 75 a 125 cm di altezza. Caratteristica predominante è la sicurezza nella contenzione totale grazie alle sponde e testiera/pediera trasparenti continue che consentono una migliore protezione del bambino e al tempo stesso di tenerlo costantemente sotto controllo. Sono stati impiegati materiali resistenti alla corrosione di facile pulizia e disinfezione. L’accessibilità ai quattro lati permette di intervenire a 360° sul paziente, facilitando le operazioni di assistenza e cura.

STRUTTURA

La struttura dei letti pediatrici è realizzata con profili di acciaio di grosso spessore, verniciato a polveri epossipoliesteri.

Le forme semplici, ergonomiche e prive di spigoli sono contenute nelle dimensioni minime per non intralciare le operazioni di cura e assistenza. Tutte le superfici esterne sono ben raccordate e raggiate, senza punti di appiglio.

I bordi superiori delle sponde e delle spalle sono anch’essi arrotondati, gli accoppiamenti di tali elementi scorrevoli e smontabili sono minimi.

PIANO RETE

Il piano rete a due sezioni è realizzato in laminato stratificato, spessore 10 mm (HPL). E’ un laminato di nuova generazione ottenuto dalla stratificazione di fibre pressate e dotato di proprietà meccaniche davvero eccezionali. Si distingue da molti rivestimenti in commercio per le sue peculiarità tecniche.

Si tratta, infatti, di un materiale impermeabile all’acqua. Non essendo poroso, infatti, può resistere bene anche al vapore e alle alte temperature, fino a 180°C (elevata sanificazione). L’HPL oltre ad essere un prodotto durevole nel tempo , è in grado di resistere a urti ed eventuali graffi . E’ atossico e mantiene inalterate nel tempo le sue caratteristiche prestazionali, anche se soggetto a forti shock termici o ad un’esposizione costante alla luce solare. Non avrà danni né scolorimenti.

TESTIERA E PEDIERA

Testiera e pediera sono dotate di pannelli in policarbonato antiurto trasparenti e facilmente rimovibili grazie a un semplice meccanismo di sblocco , per garantire un rapido intervento sul paziente in caso di emergenza. I pannelli in policarbonato sono dotati di asole attraverso le quali possono accedere collegamenti medicali liberando i lati.

Le spalle hanno una struttura di supporto con superfici ampiamente raggiate e raccordate, supportano le coppie sponde, sono dotate di paracolpi (4 angoli) e maniglioni ergonomici per il movimento.

SPONDE

Le sponde laterali sono realizzate in pannelli in policarbonato antiurto trasparenti e rinforzate da un telaio perimetrale in alluminio.

Sono abbattibili e dotate di un sistema che ne ammortizza e bilancia la discesa. Il sistema di sblocco a pulsante è progettato in modo tale da evitare

l’abbassamento accidentale della sponda e in fase di salita ne permette un aggancio automatico. Occorre sollevare leggermente la sponda per azionare un pulsante incassato che a sua volta è protetto da una linguetta ruotabile.

REGOLAZIONI

La regolazione dell’altezza del piano rete è ottenuta mediante due molle a gas azionate da due leve indipendenti. Grazie al medesimo meccanismo è possibile raggiungere anche le posizioni di trendelenburg e controtrendelenburg.

Il piano di coricamento in posizione di massima altezza si allinea al bordo superiore della sponda abbassata, agevolando l'operatore sanitario durante le fasi di cura o di spostamento del paziente.

La regolazione della sezione schienale del lettino è ottenuta mediante una molla a gas azionata da una leva bilaterale posta al lato testa. Tale movimentazione include anche la posizione di emergenza CPR, ovvero l’abbassamento rapido dello schienale in caso di pericolo.

BASE

A completare il lettino 4 ruote in poliammide, Ø 125 mm, piroettanti, antistatiche, antitraccia e antifilo, complete di supporti in acciaio. Le ruote sono dotate di cuscinetti a sfera di precisione per un' elevata scorrevolezza e sono certificate TUV.

Sistema frenante a 4 punti con guida direzionale, attivabile tramite comandi posti ad ogni angolo del letto per garantire sicurezza e tempestività operativa.

Il dispositivo di bloccaggio consente:

a) - blocco simultaneo di tutte le ruote;

b) - sblocco simultaneo di tutte le ruote;

c) - attivazione del blocco direzionale di una singola ruota mantenendo libere le altre.

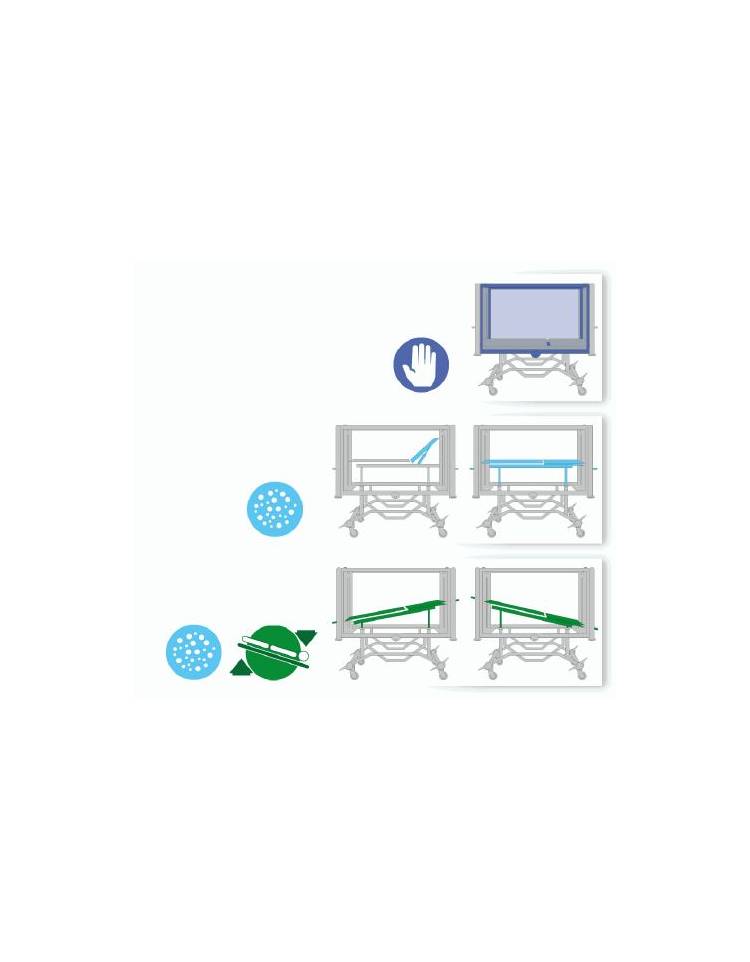

PRESTAZIONI ESSENZIALI

- posizione di trendelenburg: la posizione di trendelenburg è raggiungibile in ogni condizione tramite leve manuali in un tempo inferiore a 30 secondi;

- piano rete orizzontale: è possibile portare in posizione orizzontale il piano rete in ogni condizione tramite leve manuali in un tempo inferiore a 30 secondi;

- schienale orizzontale: è possibile portare in posizione orizzontale la sezione schienale in ogni condizione grazie alla leva meccanica CPR in un tempo inferiore a 30 s.

IGIENE

Drenaggio totale esente da ristagni di liquidi, facile accesso a tutte le superfici.

Tutti i materiali di rivestimento sono trattati con antimicrobici Biomaster 999.

Tutte le strutture verniciate a polveri termoindurenti sono protette da una miscela di resine epossidiche , di resine poliesteri con aggiunta di additivo antimicrobico Biomaster 999 che garantisce una specifica attività igienizzante e disinfettante delle superfici. Da precisi test eseguiti da IMSL

MICROBIOLOGICAL SERVICES LTD, tali verniciature sono risultate possedere un'alta azione battericida, equivalente in percentuale: Staphylococcus aureus 99,9%, escherichiacoli 90,8%, pseudomonas aeruginosa 92,4%.

Queste particolari caratteristiche facilitano le operazioni di disinfezione e garantiscono la massima asepsi.

ACCESSORI

Il lettino pediatrico può essere equipaggiato con i seguenti accessori:

- morsetto per inserimento asta flebo e portabombole

- asta portaflebo a 2 ganci regolabile in altezza

- portabombole in acciaio da inserire su morsetto RS0056

- supporto sacca urina e drenaggio in acciaio inox

- materasso per "letto pediatrico - SL6020 - SL6030 - SL6040 - SL6050" Volans - tutto barriera

- barra portaccessori per lettino pediatrico SL6020 - SL6030 - SL6040 - SL6050

- vasca porta indumenti/effetti personali

DATI TECNICI

Sezioni n° 2

Piano rete mm 1335 x 715

Ingombro (lunghezza x larghezza x altezza) mm 1640 x 880 x 1560 h

Dimensioni schienale mm 475 x 715

Altezza minima piano rete mm 800

Altezza massima piano rete mm 1020

Regolazione schienale deg 0 ÷ 70

Altezza del bordo superiore sponda (alzata) da piano rete mm 720

Altezza del bordo superiore sponda (abbassata) da piano rete mm 235

Altezza del bordo superiore sponda (alzata) da piano rete sollevato mm 500

Angolo trendelenburg 13°

Angolo controtrendelenburg 13°

Carico di lavoro sicuro kg 100

Diametro ruote mm 125

Altezza ruote mm 164

Spazio sotto al basamento per inserimento sollevatore mm 120

Peso kg 114

NORMATIVE DI RIFERIMENTO

Dispositivo Medico in classe I marcato CE ai sensi del Regolamento (UE) 2017/745 del 5 aprile 2017.

Progressivo di sistema attribuito al D.M. 2262686.

L’articolo è stato progettato e costruito in conformità ai requisiti generali di sicurezza e prestazione previsti dal Regolamento (UE) 2017/745 del 05/04/2017, concernente i dispositivi medici. Il lettino pediatrico è progettato e realizzato nel pieno rispetto della norma EN 50637.
