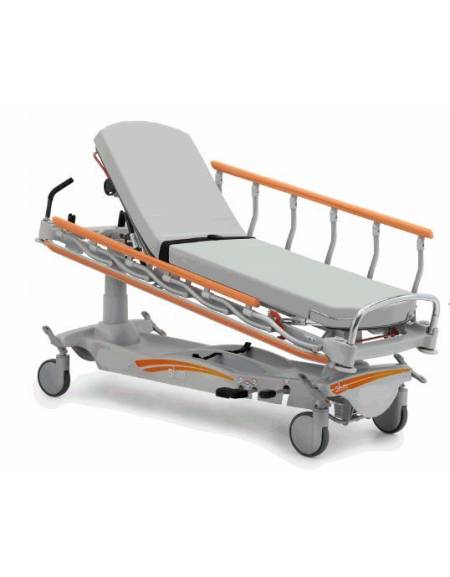

BARELLA SLIM A 2 SEZIONI AD ALTEZZA VARIABILE CON SPONDE INTEGRATE - CON TREND SU COLONNE E PIANO RADIOTRASPARENTE

Le barelle sono nate da una ricerca approfondita su funzioni, ergonomicità ed esigenze specifiche richieste nelle diverse situazioni cliniche. La possibilità di regolare l'altezza agevola lo spostamento del paziente da una qualsiasi condizione di degenza ad un dispositivo diagnostico e viceversa. Garanzie di elevata qualità ed efficienza sono la leggerezza nei movimenti , la semplicità e velocità nelle operazioni di pulizia, ma allo stesso tempo una costruzione robusta.

STRUTTURA

La struttura è costruita con profili di acciaio di grosso spessore a spigoli arrotondati e piegati con ampi raggi. E' verniciata a polveri epossidiche particolarmente indicate per questo tipo di articolo data l'alta resistenza meccanica, l'ottima protezione contro la corrosione e gli agenti chimici utilizzati negli ospedali per l'igienizzazione e la manutenzione.

PIANO DI CORICAMENTO

Il piano di coricamento è a due sezioni di dimensioni differenziate per aumentare il confort del paziente .

Le sezioni sono in laminato plastico radiotrasparente HPL sp . 10 mm fissato al telaio inferiore mediante viti autobloccanti a filo del piano di coricamento. Le movimentazioni e le generose dimensioni dei piani di coricamento offrono un elevato comfort sia in fase d 'intervento che in fase di stazionamento prolungato del paziente.

SUPERFICIE OPERATIVA L 2000 / P 650 mm

SUPERFICIE RADIOTRASPARENTE PER FLUOROSCOPIA

L'assenza totale di elementi strutturali interposti tra il piano di coricamento e il potter portalastre ha permesso l'inserimento di guide cromate (di serie) lungo tutta l'area longitudinale della barella, consentendo di eseguire radiografie per tutta la lunghezza della superficie corporea del paziente, escludendone la movimentazione nelle situazioni più critiche. La completa radiotrasparenza è garantita inoltre dai settori del piano di coricamento, realizzati in laminato plastico radiotrasparente HPL autoportante di spessore 10 mm.

Le colonne di alzata situate alle estremità della struttura, liberano un’ampia area sottostante il piano di coricamento, permettendo l’impiego dell’intensificatore di brillanza da entrambi i lati della barella stessa.

SUPERFICIE RADIOTRASPARENTE PER FLUOROSCOPIA L 1500 / P 445 mm

SPONDE INTEGRATE

La barella è dotata di sponde a scomparsa totale con movimento a caduta verticale ammortizzata da pompa a gas, che possono essere alzate e abbassate facilmente senza costituire ingombro. Possono essere alzate/abbassate con una mano da un solo operatore: la caduta rallentata è ammortizzata da pompe a gas per evitare traumi e lo schiacciamento delle dita. Le sponde sono inoltre dotate di maniglioni in poliuretano morbido antitrauma, a scomparsa totale a filo piano rete.

Non ostacolano in nessun modo lo spostamento laterale del paziente.

Altezza sponde dal piano di coricamento 37,5 cm.

Lunghezza sponde 142,5 cm.

Spazio libero tra una barra verticale e l'altra: 235 mm.

Vengono assicurate in posizione alzata da un sistema di aggancio di sicurezza , velocemente azionabile per l’abbattimento della sponda per consentire eventuali interventi di emergenza.

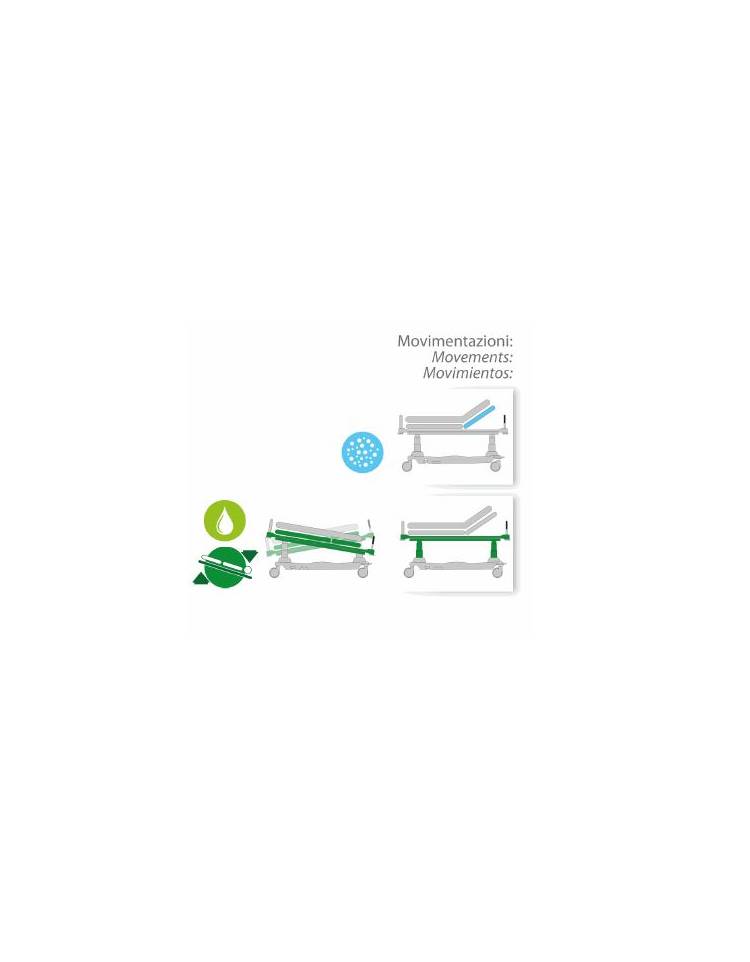

MOVIMENTAZIONI

Regolazione in altezza da 58 cm (altezza minima) a 88,7 cm (altezza massima) tramite sistema idraulico a due colonne telescopiche indipendenti, ermetiche azionate da pedali bilaterali posizionati sul basamento. Agendo sul singolo pedale si attua la regolazione del Trendelenburg e del Controtrendelenburg, tali movimentazioni sono ottenute mediante le due colonne telescopiche indipendenti oleodinamiche, ermetiche con grado di protezione IP64.

La movimentazione dello schienale avviene tramite doppio pistone a gas, azionato da monoleva situata su tutto il perimetro del lato testa, la sezione bacino-gambale è fissa per evitare compressioni addominali.

La sezione bacino-gambale è inoltre dotata di due ringhierini ferma materasso.

BARRE PARACOLPI LATERALI

La barella è dotata di serie di barre paracolpi laterali realizzate con tubo di acciaio verniciato a polveri epossidiche, di sezione ovale, complete di agganci alle estremità fissate ai giunti perimetrali. Le barre sono protette da paraurti in materiale plastico morbido antitraccia per tutta la lunghezza.

PARACOLPI AI 4 LATI

Nel lato testa e lato piedi è presente una copertura di finitura in ABS dotata di :

- 4 ruote paracolpi in gomma antitraccia Ø 100 mm ai 4 angoli;

- 4 bussole per l'alloggiamento dell'asta flebo e/o di eventuali accessori ai 4 angoli.

BASAMENTO

Il basamento e le colonne sono protetti da una copertura integrale in materiale plastico termoformato, facile da pulire e dal design gradevole nel quale è ricavato un doppio alloggiamento per bombole di ossigeno da 3/7/10 litri con cinghie di fissaggio e un vano portaoggetti/indumenti.

Il carter è completo di adesivi di finitura e per il riconoscimento dei pedali di comando.

La protezione in ABS TERMOFORMATO è decorata di serie da adesivi colorati (per individuare barelle destinate a reparti diversi, è possibile personalizzare le tonalità per quantità superiori ai 20 pz).

La base deve essere completata da quattro ruote (di cui una direzionale) di Ø 200 mm girevoli su cuscinetti a sfere, realizzate in materiale plastico antitraccia con scocca in plastica, di cui due antistatiche , oppure da quattro ruote con quinta ruota .

Il bloccaggio delle 4 ruote è simultaneo e ottenuto mediante pedali bilaterali posti ai 4 angoli del basamento.

EQUIPAGGIAMENTO DI SERIE

- coppie sponde contenitive a compasso verticale ad aggancio semiautomatico (lunghezza: 1425 mm);

- cinghia di sicurezza fermapaziente;

- ancoraggio tramite velcro per fissaggio materasso al piano;

- guide per inserimento cassetta porta lastre su tutta la lunghezza;

- piano radiotrasparente;

- barre paracolpi laterali con paraurti in materiale plastico morbido antitraccia per tutta la lunghezza;

- n. 4 ruote paracolpi in gomma antitraccia Ø 100 mm ai 4 angoli;

- n. 4 bussole per l'alloggiamento dell'asta flebo e/o di eventuali accessori ai 4 angoli;

- terminale per la connessione equipotenziale situato sotto il lato testa.

OPTIONAL OBBLIGATORI A SCELTA

 - Maniglione di spinta chiuso (lato testa e piedi);

- Coppia maniglie di spinta retrattili (lato testa).

ACCESSORI

- Materassino antistatico

- Materassino antidecubito schiumato ad acqua

- maniglione di spinta con portamonitor

- Supporto per lenzuolino in carta

- Barra porta accessori lato testa

- Supporto Cassetta Porta lastre registrabile comprensivo di cassetta ed adesivi metrici

- Predisposizione porta lastre schienale

- Porta sacche laterale dx o sx

- Barra porta accessori laterale dx o sx

- Asse per massaggio cardiaco

- Cassetta porta lastre

- Asta portaflebo a 4 ganci

- Poggia braccio laterale (disponibile con BT0075)

- telo trasferimento pazienti

IGIENE

Drenaggio totale esente da ristagni di liquidi, facile accesso a tutte le superfici.

Tutti i materiali di rivestimento sono trattati con antimicrobici Biomaster 999.

Tutte le strutture verniciate a polveri termoindurenti sono protette da una miscela di resine epossidiche , di resine poliesteri con aggiunta di additivo antimicrobico Biomaster 999 che garantisce una specifica attività igienizzante e disinfettante delle superfici. Da precisi test eseguiti da IMSL

MICROBIOLOGICAL SERVICES LTD, tali verniciature sono risultate possedere un'alta azione battericida, equivalente in percentuale: Staphylococcus aureus 99,9%, escherichiacoli 90,8%, pseudomonas aeruginosa 92,4%.

Queste particolari caratteristiche facilitano le operazioni di disinfezione e garantiscono la massima asepsi.

DATI DIMENSIONALI

Ingombro L 213 / P 83 / H 58-88,7 cm.

Dimensioni piano di coricamento L 191 / P 65 cm.

Inclinazioni: schienale 90°.

Trendelenburg Controtrendelenburg (+/- 12°).

Carico di lavoro in sicurezza 300 Kg.

Carico di lavoro statico in sicurezza 500 Kg.

Altezza da terra del basamento 135 mm.

Spazio luce max tra basamento e HPL di coricamento per arco a C , 600mm.

Dispositivo Medico marcato UE appartenente alla classe 1.

Progressivo di sistema attribuito al D.M. 2194122, classificazione CND V0899.
